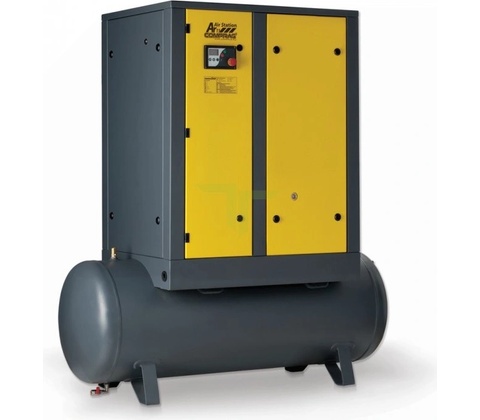

Comprag AR1110-270

Kompresory Comprag řady A jsou šroubové kompresory se zabudovaným vstřikováním oleje, konstruované pro plynulou a efektivní produkci stlačeného vzduchu v průmyslových závodech. Mezi jejich hlavní výhody patří kompaktní, logicky navržený design a vysoce kvalitní, odborně zpracované materiály s využitím klíčových komponent od předních výrobců.

Tři typy modelů

Kompresory řady A vyrábějí průmyslový stlačený vzduch s nejvyšší čistotou vzduchu – třída 4 podle DIN ISO 8573-1.

K dispozici jsou tři typy modelů:

• Základní provedení (A)
• Modely s tlakovou nádobou (AR)
• Modely s tlakovou nádobou a sušičkou (ARD)

Vlastnosti

• Moderní, energeticky úsporný šroubový blok.
• Řízení mikroprocesorem pro optimální hospodárný provoz kompresoru.
• Díky sofistikovanému designu všech klíčových komponentů dochází k minimálním ztrátám vnitřního tlaku, což vede k výrazným úsporám celkové spotřeby energie.
• Použitím účinného systému separace oleje je možný nízký obsah oleje ve stlačeném vzduchu, max. 3 mg/m3.
• Všechny filtry a oddělovače jsou snadno dostupné pro snadnou údržbu.

 Spotřeba energie při výrobě stlačeného vzduchu - udržujte nízké provozní náklady

Šroubové kompresory nabízejí výrazné úspory energie v rozsahu výkonu motoru od 7,5 kW do 15 kW ve srovnání s pístovými kompresory. Při stejné spotřebě elektřiny je cena vyrobeného kubického metru stlačeného vzduchu v kompresoru Comprag řady A mnohem nižší.

Obsah výbavy

Šroubový blok

Šroubový blok má moderní, energeticky účinný tvar šroubu. Když se dvojice šroubů otáčí, směs vzduchu a oleje pod vlivem nadměrného tlaku vyplňuje mezeru mezi rotory a brání tomu, aby se navzájem dotýkaly, čímž prodlužuje jejich životnost.

Digitální panel E-Log

E-Log řídí provoz kompresoru v automatickém režimu a poskytuje uživateli potřebné informace o pracovním tlaku, teplotě směsi vzduchu a oleje, době provozu kompresoru atd.

Jak kompresor funguje

• Šroubový blok
• Elektromotor
• Ventil nasávání vzduchu
• Vzduchový filtr
• Separační nádoba
• Filtrační olejový filtr
• Oddělovač odstřeďování
• Výměník tepla
• Pohon řemenu
• Chladicí ventilátor

Tabulka modelů a jejich specifikací

Číslo modelu

Model

Výkon pohonu (kW)

Max. pracovní tlak (bar)

Kapacita* (m3/min)

Napětí (fáze/V/Hz)  Hladina akustického tlaku** (dB)

Kapacita přijímače vzduchu (l)

Šroubový spoj 11100011

A-0708 7,5 8 1,10 3/380/50 65 - 1/2" 11100012

A-0710 10 0,90 11100013

A-0713 13 0,60 11100015

AR-0708-270 7,5 8 1,10 3/380/50 65 270 1/2" 11100018

AR-0708-500 500 11110011

ARD-0708-270 270 11100013

ARD-0708-500 500 11100016

AR-0710-270 7,5 10 0,80 3/380/50 65 270 1/2" 11100019

AR-0710-500 500 11110012

ARD-0710-270 0,90 270 11110014

ARD-0710-500 500 11100021

A-1108 11,0 8 1,60 3/380/50 67 - 1/2" 11100022

A-1110 10 1,40 11100023

A-1113 13 1,30 11100025

AR-1108-270 11,0 8 1,60 3/380/50 67 270 1/2" 11100028

AR-1108-500 500 11110015

ARD-1108-270 270 11110017

ARD-1108-500 500 11100026

AR-1110-270 11,0 10 1,40 3/380/50 67 270 1/2" 11100029

AR-1110-500 500 11110016

ARD-1110-270 270 11110018

ARD-1110-500 500 11100031

A-1508 15,0 8 2,30 3/380/50 69 - 1/2" 11100032

A-1510 10 1,90 11100033

A-1513 13 1,50 11100035

AR-1508-270 15,0 8 2,30 3/380/50 69 270 1/2" 11100038

AR-1508-500 500 11110019

ARD-1508-270 270 11110021

ARD-1508-500 500 11100036

AR-1510-270 15,0 10 1,80 3/380/50 69 270 1/2" 11100039

AR-1510-500 500 11110020

ARD-1510-270 1,90 270 11110022

ARD-1510-500 500

• Měřeno dle ISO 1217
• * Měřeno dle ISO 3744

Rozměry

Model

Výška (mm)

Šířka (mm)

Hloubka (mm)

Hmotnost (kg)

A-0708 1170 900 700 285

A-0710

A-0713

AR-0708-270 1650 1470 700 405

AR-0708-500 1900 800 447

ARD-0708-270 1470 700 440

ARD-0708-500 1900 800 482

AR-0710-270 1470 700 405

AR-0710-500 1900 800 447

ARD-0710-270 1470 700 440

ARD-0710-500 1900 800 482

A-1108 1170 900 700 293

A-1110

A-1113

AR-1108-270 1650 1470 700 413

AR-1108-500 1900 800 455

ARD-1108-270 1470 700 450

ARD-1108-500 1900 800 492

AR-1110-270 1470 700 413

AR-1110-500 1900 800 455

ARD-1110-270 1470 700 450

ARD-1110-500 1900 800 492

A-1508 1170 900 700 315

A-1510

A-1513

AR-1508-270 1650 1470 700 420

AR-1508-500 1900 800 462

ARD-1508-270 1470 700 460

ARD-1508-500 1900 800 502

AR-1510-270 1470 700 420

AR-1510-500 1900 800 462

ARD-1510-270 1470 700 460

ARD-1510-500 1900 800 502
