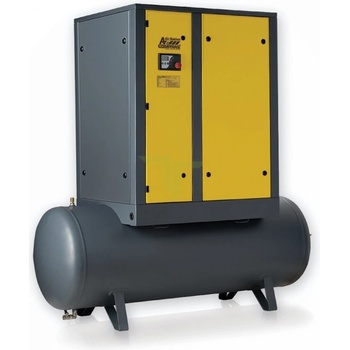

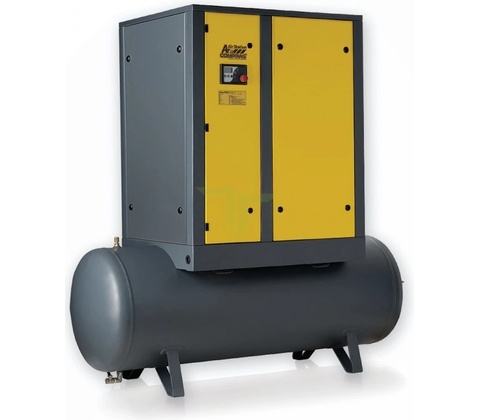

Comprag AR-2208-500

Kompresory Comprag řady A jsou šroubové kompresory se zabudovaným vstřikováním oleje, konstruované pro plynulou a efektivní produkci stlačeného vzduchu v průmyslových závodech. Mezi jejich hlavní výhody patří kompaktní, logicky navržený design a vysoce kvalitní, odborně zpracované materiály s využitím klíčových komponent od předních výrobců.

Tři typy modelů

Kompresory řady A vyrábějí průmyslový stlačený vzduch s nejvyšší čistotou vzduchu – třída 4 podle DIN ISO 8573-1.

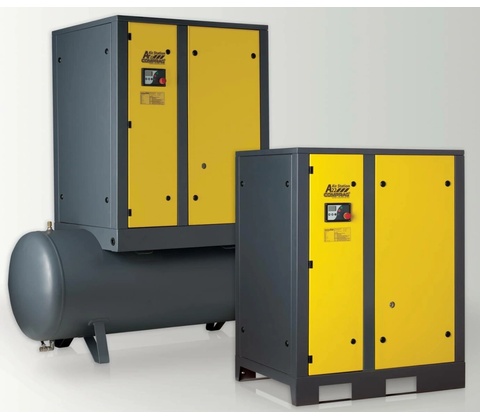

K dispozici jsou tři typy modelů:

• Základní provedení (A)
• Modely s tlakovou nádobou (AR)
• Modely s tlakovou nádobou a sušičkou (ARD)

Vlastnosti

• Moderní, energeticky úsporný šroubový blok.
• Řízení mikroprocesorem pro optimální hospodárný provoz kompresoru.
• Díky sofistikovanému designu všech klíčových komponentů dochází k minimálním ztrátám vnitřního tlaku, což vede k výrazným úsporám celkové spotřeby energie.
• Použitím účinného systému separace oleje je možný nízký obsah oleje ve stlačeném vzduchu, max. 3 mg/m3.
• Všechny filtry a oddělovače jsou snadno dostupné pro snadnou údržbu.

Kompaktní design s nízkou hladinou hluku pod 80 dB

Kompresory Comprag řady A jsou vybaveny zvukovou a vibrační izolací a mohou tak být instalovány i v těsné blízkosti spotřebitele. Díky tomu nepotřebujete drahé zvukové izolace a dlouhé vedení stlačeného vzduchu, což snižuje tlakové ztráty a zlepšuje výkon systému.

Obsah výbavy

Šroubový blok

Šroubový blok má moderní, energeticky účinný tvar šroubu. Když se dvojice šroubů otáčí, směs vzduchu a oleje pod vlivem nadměrného tlaku vyplňuje mezeru mezi rotory a brání tomu, aby se navzájem dotýkaly, čímž prodlužuje jejich životnost.

Digitální panel E-Log

E-Log řídí provoz kompresoru v automatickém režimu a poskytuje uživateli potřebné informace o pracovním tlaku, teplotě směsi vzduchu a oleje, době provozu kompresoru atd.

Jak kompresor funguje

• Šroubový blok
• Elektromotor
• Ventil nasávání vzduchu
• Vzduchový filtr
• Separační nádoba
• Filtrační olejový filtr
• Oddělovač odstřeďování
• Výměník tepla
• Pohon řemenu
• Chladicí ventilátor

Tabulka modelů a jejich specifikací

Číslo modelu

Model

Výkon pohonu (kW)

Max. pracovní tlak (bar)

Kapacita* (m3/min)

Napětí (fáze/V/Hz)

Hladina akustického tlaku** (dB)

Kapacita přijímače vzduchu (l)

Šroubový spoj 11100041

A-1808 18,5 8 3,10 3/380/50 70 - 3/4" 11100042

A-1810 10 2,50 11100043

A-1813 13 2,20 11100045

AR-1808-500 18,5 8 3,10 3/380/50 70 500 3/4" 11100046

AR-1810-500 10 2,50 11110023

ARD-1808-500 8 3,10 11110024

ARD-1810-500 10 2,50 11100051

A-2208 22,0 8 3,60 3/380/50 70 - 3/4" 11100052

A-2210 10 3,00 11100053

A-2213 13 2,60 11100055

AR-2208-500 22,0 8 3,60 3/380/50 70 500 3/4" 11100056

AR-2210-500 10 3,00 11100027

ARD-2208-500 8 3,60 11100028

ARD-2210-500 10 3,00

• Měřeno dle ISO 1217
• * Měřeno dle ISO 3744

Rozměry

Model

Výška (mm)

Šířka (mm)

Hloubka (mm)

Hmotnost (kg)

A-1808 1270 1000 800 415

A-1810

A-1813

AR-1808-500 1860 1900 800 570

AR-1810-500

ARD-1808-500 630

ARD-1810-500

A-2208 1270 1000 800 435

A-2210

A-2213

AR-2208-500 1860 1900 800 590

AR-2210-500

ARD-2208-500 650

ARD-2210-500
